环链葫芦.链环葫芦

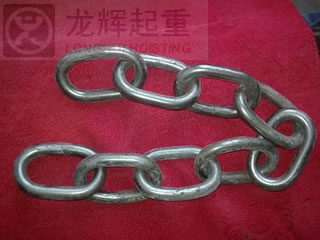

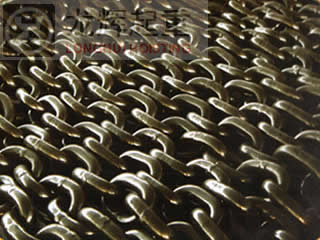

高强度起重链条系列

高强度起重链条系列 高强度起重链条系列

链条销售经理：400-671-0708

主要规格尺寸及主要机械性能
规格尺寸mm 工作f负荷KN 破断负荷KN 重量≈kg/m
φ6×18×21 5 20 0.8
φ8×24×27 30 50 1.42
φ10×30×33 50 86 2.15
φ10×40×34 50 86 2.05
φ12×36×40 70 110 3.15

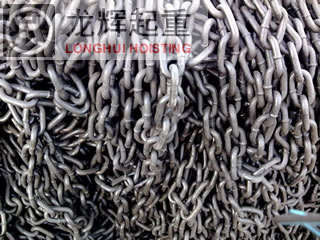

普通起重链条主要规格尺寸（Grade 30）及主要机械性能
棒料直径mm 内长mm 外宽mm 拉力试验KN 重量
≈kg/m
　工作载荷 试验载荷　 破断载荷　
　5 　19 　17 　2.4 　4.7 　6.4 　0.5
　5 　25 　17 　2.4 　4.7 　6.4 　0.45
　6 　19 　21 　4.4 　8.4 　16.4 　0.74
　8 　24 　27 　7.6 　15.2 　30.4 　1.42
　9 　27 　32 　9.6 　19.2 　38.4 　1.76
　10 　30 　33 　11.8 　23.6 　47.0 　2.15
　11 　34 　36 　14.3 　29.5 　57.0 　2.58
　12 　36 　40 　17.0 　33.9 　67.8 　3
　13 　40 　43 　20.3 　39.8 　79.6 　3.70

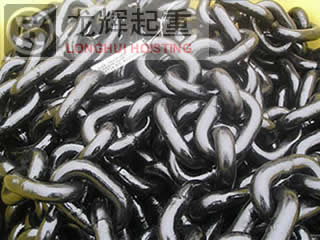

GB/T12718-91型矿用链条

GB/T12718-91型矿用链条 山东龙辉起重机械有限公司

GB/T12718-91型矿用圆环链条 用途:该系列产品适用于煤矿各种刮板输送机、刨煤机、滚筒采煤机及其他机械牵引链

主要规格尺寸及机械性能

成品链环直边直径 节 距 mm 宽 度 mm 圆环链
规格mm		 B级KN C级KN 单位
长度
质量
公称尺寸 极限偏差 公称尺寸 极限偏差 最小宽度 最大宽度 实验负荷 短破负荷最小 实验负荷 短破负荷最小
10 ±0.4 40 ±0.4 12 34 10×40 85 110 100 130 1.9
14 ±0.4 50 ±0.4 17 48 14×50 150 190 200 250 4.0
18 ±0.5 64 ±0.5 21 60 18×64 260 320 330 410 6.6
22 ±0.7 86 ±0.7 26 74 22×86 380 480 490 610 9.5
24 ±0.8 86 ±0.8 28 79 24×86 460 570 580 720 11.6
26 ±0.8 92 ±0.8 30 86 26×92 540 670 680 850 13.7
30 ±0.9 108 ±0.9 34 98 30×108 710 890 900 1130 18.0

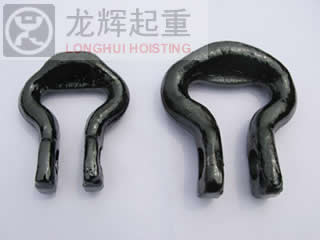

矿用开口式连接

矿用开口式连接 山东龙辉起重机械有限公司

该系列产品与矿用高强度环链配套。适用于矿井下刮板输送机。

矿用开口式连接环主要规格尺寸及机械性能

尺寸性能
规 格		 危险断面直径（mm） 节距（mm） 外宽（mm) 孔径(mm) 内宽（mm) 静拉伸试验
初始负荷(mm) 试验负荷 伸长率 最小破断负荷
B级（KN) C级(KN) B级（KN） C级（KN）
10×40 12±0.5 40±0.5 62

13±0.5
0

12+2
0

 4 　 92 ≤2 　 114
14×50 16±0.5 50±0.5 81

17±0.5
0

16+2
0

 8 136 180 170 225
18×64 20±0.5 64±0.5 103

21±0.5
0

21+2
0

 13 232 300 290 370
22×86 23±0.5 86±0.5 134

25±0.5
0

24.5+2
0

 19 　 415 　 550
26×92 27±0.5 92±0.5 148

28±0.5
0

28.5+2
0

 26 　 575 　 765

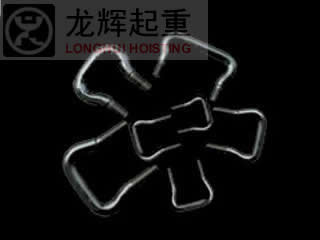

提升机用环钩系列

提升机用环钩系列 山东龙辉起重机械有限公司链条

提升机链条适用于斗式提升机及运输提升机械。

主要规格尺寸

尺寸直径mm 棒料直径mm 节距mm 外宽mm 腿中心距 螺纹长 总长
14×50 14±0.4 50±0.8 78 35±0.5 22 90±1
18×50 18±0.4 50±1.25 86 45±0.5 25 89±1
18×64/64 18±0.4 64±0.6 100 64±0.6 27 89±1
18×64/40 18±0.4

64

0-2

 100 40±1 27 89±1
20×70 20±0.5 70±0.5 116 70±0.5 45 125
20×64 20±0.5 64±0.6 104 64±0.6 22 91±1
22×70 20±0.5 70±0.6 114 70±0.6 40 113±1
22×76

22

+0.4-0.25

 76±0.6 120 70±0.5 41 119±1
22×86

22

+0.4-0.25

 86±0.9 130 86±0.9 33 105
26×92 26±0.8 92±1.0 144 92±1.0 47 146
