YH型-冶金钢丝绳电动葫芦 产品图片 Product images
产品使用说明
YH型-冶金钢丝绳电动葫芦-YH型1t~10t冶金用钢丝绳电动葫芦，是根据国家有关法规要求，在CD1/MD1型钢丝绳电动葫芦的基础上设计的专门适用于冶金行业的电动葫芦，工作级别达到M6。YH型葫芦将增加一个安全制动器直接设置在卷筒上，达到了起重产品的最大安全性。该两个系列的产品均可吊运熔化金属，但在-10℃以下低温或50℃以上高温环境、在有爆炸危险、充满硫酸和其它腐蚀性气体的场所中，在吊运有毒物、易燃物的场所中均禁止使用，以确保安全可靠。本产品推荐使用遥控操作。
YH型冶金钢丝绳电动葫芦电动葫芦工作级别M5、M6；工作环境温度不高于60℃。，海拔高度在1000m以下，其使用场地不得有易燃易爆及腐蚀性气体。其适用电源为三相交流、50HZ、380V。电动葫芦起升机构工作级别为M6，设有支持（工作）制动器和安全制动器。正常工作时由设在锥形转子电动机上的支持制动器对传动机构进行制动。如果从电动机至卷筒之间传动系统的任一环节发生故障，致使吊钩及载重物超速下降时，则由设在卷筒上的安全制动器将卷筒制动停止以防止载重物超速下降造成事故。电动葫芦不仅设置了双制动而且设置有双起升限位和下降限位装置，同时设置了过流保护、失压保护、相序保护、起重量超载限制器、下降超速断电保护等多种安全保护装置。增强了电动葫芦的安全使用性能。电动机的绝缘等级为H级，采用钢芯6×371WR钢丝绳满足了冶金生产条件的需要。 当减速器及电动机的下面设置了高温隔热保护功能，在电动葫芦卷筒外壳下方设计安装整机隔热板，以隔离熔融金属的高热辐射。 该款钢丝绳冶金电动葫芦的操纵型式采用遥控或非跟随式远离热源的控制方式保证了操作者的人身安全。

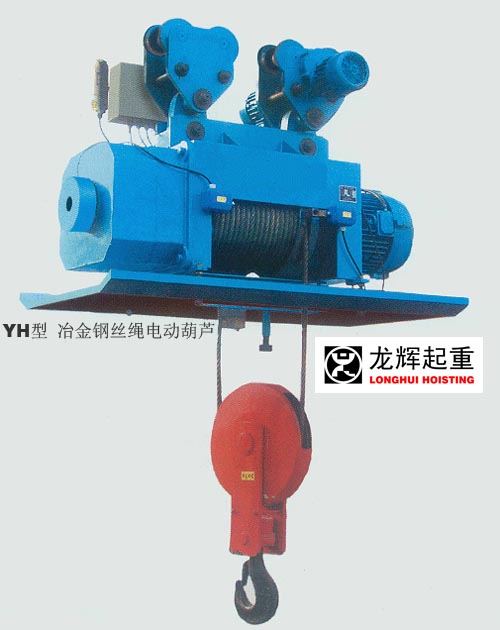

YH型冶金钢丝绳电动葫芦为吊运熔融金属专用，该电动葫芦结构合理，第一制动器和电机为一体，安全制动器设在卷筒上，安全制动器不用电（纯机械式），不受电的影响。当第一制动器正常工作时，安全制动器不工作，当第一制动器失灵或其它零件损坏致使重物下滑时，安全制动器立即安全制动，保证吊运熔融金属足够安全。新式冶金钢丝绳电动葫芦为方形结构，外形美观且整体采用模块化设计思路，各部分采用可分离式螺栓连接，便于产品部件的互换性和通用化，其第二制动器采用棘轮棘爪结构，科技含量高。安全性高。（上图为5T YH型冶金钢丝绳电动葫芦）
机械制动型冶金电动葫芦结构及工作原理
机械制动型冶金电动葫芦同样包括起升机构、运行机构、电器控制系统。作为全新设计产品，在设计初期就把产品的安全性、维护便捷性和配件的通用性放在首位，整体采用方形结构，外形美观、大方，结构紧凑。
电动葫芦起升机构工作级别为M6，设有支持制动器和安全制动器。电动葫芦设置有双起升限位和下降限位装置，同时设置了过流、失压、相序保护、起重量超载限制器、下降超速断电保护等多种安全保护装置。增加了电动葫芦的安全使用性能。电动机的绝缘等级为H级，采用钢芯6*37IWR耐高温钢丝绳满足了冶金工矿的需要。在冶金电动葫芦底部设置了高温隔热保护板，以隔离熔融金属的直接高热辐射。机械制动型冶金电动葫芦的操纵型式采用遥控或非跟随式远离热源的控制方式，保证了操作者的人身安全。
机械制动型冶金电动葫芦的工作原理：正常工作时由设在锥形转子电动机上的支持制动器对传动机构进行制动，如果从电动机至卷筒之间传动系统的任一环节发生故障，致使吊钩及载重物超速下降时，则由设在卷筒上的安全制动器将卷筒制动，以防止生物超速下降造成事故。
电磁制动型冶金电动葫芦组成及工作原理
电磁制动型冶金电动葫芦类似于传统CD/MD型钢丝绳电动葫芦，整机串联结构，包括起升机构、运行机构、电器控制系统。
电磁制动型冶金电动葫芦组成及工作原理构成要素：在减速机外侧高速轴上增加一个电磁制动器作为安全制动器，使耐高温钢芯钢丝绳，卷筒外罩下增设隔热层，电机的绝缘等级提高到H级，防护等级提高到IP54，增设超载保护装置，所有铸铁部件改为铸钢，双重限位，电动葫芦的操纵形式采用遥控的控制方式保证了操作者的人身安全，工作级别提高到M6。
电磁制动型冶金电动葫芦工作原理：当电机所带上的制动器发生故障时，作为安全制动器的电磁制动器能迅速响应，实现熔融金属的安全制动，避免危险发生。
