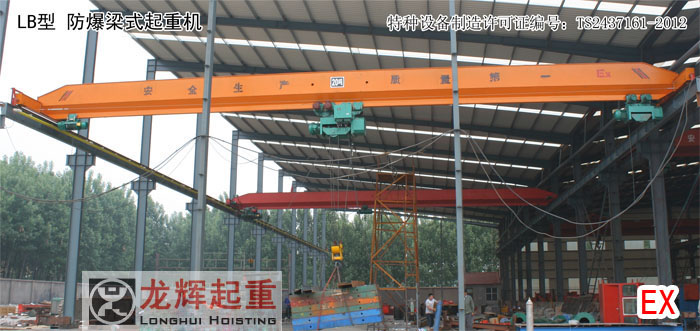

LB型-防爆梁式起重机-Explosion-proof crane

龙辉起重机械是全球领先的起重机制造商和服务供应商。龙辉起重机械机械拥有最先进的加工设备，长期在起重机领域知识积累，富有经验的员工，每一龙辉起重机械机械的产品都向用户保证安全可靠性和最佳质量。龙辉起重机械机械生产系列很全的防爆和防火花葫芦，我们密切关注客户的需求，结合最新的防爆安全标准，我们所提供的产品广泛应用于食品工业，化工，石油天然气和任何生产环境有可能爆炸的危险性场所。

龙辉起重机械的防爆电动葫芦和起重机都是根据欧洲最新的标准ATEX 100a(94/09/CE)和CE的各项标准生产的，满足防爆产品方面的最新标准。可以根据客户的需求，提供适合1和2气体区域以及21、22粉尘区域的产品。

山东龙辉起重机械有限公司

防爆起重机-认证 特种设备制造许可证编号：TS2437161-2012 特种设备型式试验合格证：NO.TX 4000-04-10 0060

技术规格表 Technical Specifications

额定起重量：1T-20T

极限跨度：6m-30m

有效起升高度:6m，9m，12m，18m，24m

工作级别：A3

起升级构：BCD型/BMD型 防爆钢丝绳电动葫芦

吊具型式：吊钩

防爆等级：dIIBT4

电源：380V 50HZ

大车轮直径：300MM,400MM

产品说明 Product Description

产品简介

　　LB起重机是LD型电动单梁起重机的防爆版，与BCD，BMD 等形式的防爆电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为1-16t，适用跨度为7.5-22.5米，工作级别为A3-A5，工作环境温度在-25-＋40℃范围内。本产品为一般用途起重机，多用于机械制造、装配、仓库等使用频度低或额定起重量起吊次数少的场所。有点：订货周期短、经济实惠；缺点：有效起升高度相对较低，使用中晃动相对较大，工作级别低，不适用繁重车间。本起重机设有底面、操纵室、遥控三种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择使用。

LB(LBD)型防爆电动单梁起重机是在“LDA”的基础上，根据GB3836.1-2000《爆炸性环境用防爆电气设备》及GB3836.2-2000《爆炸性环境用电气设备隔型电气设备“d”》设计而成，具有结构合理、外形美观、防爆性强等特点。整机与HB(BCD)、HBS(BMD)型防爆电动葫芦配套使用，起重量1-10吨，跨度7.5-22.5米，工作级别A3-A5，工作环境-25℃～+40℃。
　　本产品广泛用于化工单位的工厂、仓库、料场，设有地面和司机室两种形式，司机室分为开式、闭式两种，安装形式分为左、右，入门方向分侧面、端面，供用户根据各自的使用情况进行选择。

本产品适用于易燃、易爆环境中使用。防爆等级dIIBT4

本产品设有地面和操作室两种操作形式。操纵室有开式、闭式两种，可根据实际情况分为左或右面安装两种形式，入门方向有侧面及端面两种，以满足用户在各种不同需要的情况下进行选择。

LB-16吨型防爆电动单梁起重机的技术参数


性能参数表

起重机运行结构 运行速度(m/min) 20
速比 58.95
电动机 型号 防爆型锥形鼠笼
功率(kw) 0.8x2、1.5x2、2.2x2
转速(r/min) 1380
起升结构(电动葫芦)
及运行结构		 电动葫芦形式 HB、HBS
起升速度(m/min) 8/0.8、7/0.7、3.5/0.35 8、7、3.5
起升高度H(m) 6、9、12、18、24
运动速度(m/min) 20
电动机 防爆型锥形鼠笼
工作制度 中级 JE=20%
电源 380V  50HZ
车轮直径 270   400
轨道面宽 37-40
防爆等级 Exd BT4 Exd CT4

本样所提供重量为设计值，制造值+15%

技术参数表

起重量(t) 跨度(lK) 外形主要尺寸 质量(t) 葫芦起升速度 葫芦运行速度 起重机运行速度 起升高度(H) 最大轮压(kN)
H H1 H2 K B L1 L2
(mm) (m/min)
1 7.5-12 870   550 2000 2500 796 1274 2.05/2.46 8/0.8 20 20 6
9
12
24
30		 1.38/1.48
12.5-14 900 596 600 2500 3000 2.55/2.69 1.51/1.55
14.5-19 2.82/3.26 1.58/1.65
19.5-22.5 910/915 596/710 630/800 3000 3500 3.40/3.81 1.74/1.84
2 7.5-12 1040 596 600 2000 2500 871.5 1292.5 2.18/2.66 1.94/2.06
12.5-14 2500 3000 2.75/2.92 2.09/2.13
14.5-19 1075/1090 596/605 630/700 3.03/4.12 2.17/2.23
19.5-22.5 1090/1153 710/875 800/1000 3000 3500 4.15/5.07 2.48/2.68
3 7.5-12 1150 596 630 2000 2500 818.5 1291 2.28/2.87 2.45/2.58
12.5-14 605 630/700 2500 3000 2.93/3.14 2.61/2.65
14.5-19 1190 710 800 3.47/4.28 2.78/2.87
19.5-22.5 1190/1275 875/985 1000/1087 3000 2500 4.58/5.23 3.10/3.24
5 7.5-12 1380 605/710 700 2000 841.5 1310 2.54/3.42 3.58/3.80
12.5-14 1410 710/895 800 2500 3000 3.52/3.74 3.83/3.89
14.5-19 1418 875 1000 3.86/4.52 3.98/4.08
19.5-22.5 1520 985 1087 3000 3500 4.88/5.98 4.23/4.50
10 7.5-12 1470/1495 745/820 900/1000 2000 2500 1230 1850 3.24/4.20 7/0.7 5.09/5.69
12.5-14 1495 820 1100 2500 3000 4.31/4.61 5.73/5.87
14.5-19 1540 875 4.81/5.72 6.42/6.85
19.5-22.5 1600/1640 865/875 1150/1200 3000 3500 5.81/7.36 6.89/7.50
16 7.5-12 2000 700 1000 2000 2500 1230 1850 3.61/4.46 3.5/0.35       9.01/9.30
12.5-14 2000 800 1100 2500 3000 4.58/4.96 9.36/9.45
14.5-19 2000 900 1200 2500 5.52/7.28 9.55/9.88
19.5-22.5 2000 1050 1350 3000 3500 7.41/7.93 10.05/10.14

本样所提供重量为设计值，制造值+15%

注：Gn=起重额定吨位 S=跨度（左轨道中心至右轨道中心的距离） H=提升高度（地面至吊钩最高点的距离）
