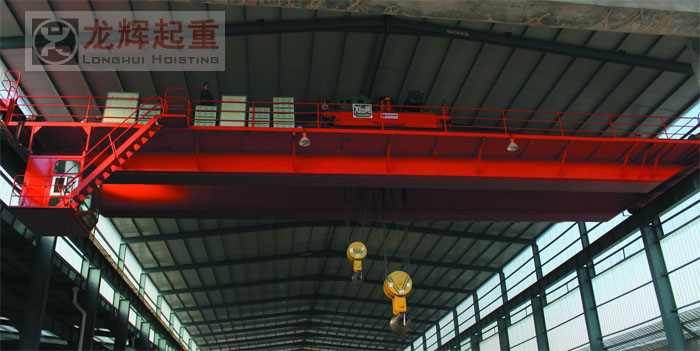

QDY型-冶金桥式起重机,冶金天车,冶金行车, 产品图片 Product images
产品说明 Product Description
冶金起重机:是制依靠沿厂房轨道方向的纵向移动、小车的横向移动和吊钩的升降运动来进行工作。适用于金属冶炼车间，符合JB/T7688.1-95及JB/T7688.15-95标准的用于吊运熔融金属的专用起重机。冶金起重机应用 一般适用于-10℃到+50℃的环境温度，在40℃的温度下相对湿度不超过50?,所吊运的熔融金属对锻钩、板钩的辐射温度不超过300℃。工作级别：A7、A8用于相对繁忙的冶金铸造车间
适用范围
冶金起重机主要适用于金属冶炼、扎制和热加工等的专用起重机。其中包括平炉加料桥式起重机,天车,行车,、地面加料起重机、料箱起重机、脱锭起重机、整模起重机、揭盖起重机、夹钳起重机、板坯翻转起重机、锻造起重机、加热炉装取料起重机、料箱-电磁起重机、料箱-抓斗起重机。其他类似的冶金起重机也可参照使用 。
编辑本段使用环境条件
冶金起重机(以下简称起重机)的设计、制造应符合GB3811、本标准和产品图样的有关规定。
1.环境条件
1.1 起重机的电源一般为三相交流，频率为50Hz，电压为380V。电动机和电器上允许电压波动的上限为额定电压的+10％，下限（尖峰电流时）为额定电压的-15％，其中起重机的内部电压损失，对脱锭起重机、夹钳起重机、具有导架的整模起重机和板坯翻转起重机不超过5％，本标准中其他类型的起重机应不超过4％。 如电源有特殊要求时，可按用户需要，由供需双方协商确定。
1.2 起重机安装使用地点的海拔高度不超过2000m(超过1000m时应按GB755的有关规定对电动机容量进行校核).
1.3 起重机的工作环境温度和湿度
a. 起重机的工作环境温度一般为-10~+50℃。
b. 在+40℃的温度下相对湿度不超过50％。
1.4 使用起重机的场地不得有易燃、易爆以及腐蚀性气体并应符合有关标准和文件的规定.
1.5 起重机运行轨道的安装一般应符合GB10183的要求，如遇特殊情况可按需要另行规定.
YZ桥式起重机,天车,行车,适用于厂矿、企业的车间、仓库等，在室内或露天的固定跨间作一般装卸及起重运输工作。
本机按使用繁忙程度分为中级与重级两种工作制度；中级适用于机械加工，金属结构，装配等车间；重级适用于冶炼车间和参加连续生产的搬运工作。
本机由箱形桥架，大车运行机构、小车、电气设备四部分构成。全部机构均在操作室内操纵。
露天使用时，带有防雨设备。
YZ型75-500吨吊桥式起重机,天车,行车,是采用国际先进标准制造的系列产品。整机结构新颖、造型美观、工艺性好、操作灵活平稳、安全可靠。
技术规格表 Technical Specifications
| 名称 Title | 单位 Unit | 最大规格 Specs |
| 额定起重量 Load： | Gn | 5T,10T,16T,20T,32T,50T,70T |
| 跨度 Span： | S | 7.5m-30m |
| 提升高度 Lifting Height： | H | 6m-30m |
| 工作电源 Power source | 3p A.C 50HZ 380V | |
| 工作级别 Class： | jc | A7,A8 |
注：Gn=额定起重吨位 S=跨度（左轨道中心至右轨道中心的距离） H=提升高度（地面至吊钩最高点的距离）
山东龙辉起重机械有限公司 http://www.lhqzj.com
售前咨询：400-671-0708 售后服务：0538-7442749 传真：0538-7442599,电子邮箱：longhui@188.com
山东龙辉起重机械有限公司 QDY冶金铸造起重机部分业绩清单
2011.12.06 冶金桥式起重机 QDY40/10-19.7 A7 湖南创大冶金集团有限公司 使用良好
2011.08.05 冶金桥式起重机 QDY50/16-19.5 A7 冀州市中申金属标准件有限公司 使用良好
2011.08.14 冶金桥式起重机 QDY20/5-22.5 A7 马鞍山市海华金属制品有限公司 使用良好
2011.11.04 冶金桥式起重机 QDY50/16-19.5 A7 冀州市中申金属标准件有限公司 使用良好
2012.01.31 冶金桥式起重机 QDY16-23.27 A7 茌平恒通铝业有限公司 使用良好
2012.02.28 冶金桥式起重机 QDY50/16-22.5 A7 河南濮阳闽泉金属制品有限公司 使用良好
2012.10.28 冶金桥式起重机 QDY32/5-11 A7 滨州惠民县天阳金属材料有限公司 使用良好
2011.05.20 冶金桥式起重机 QDY70/20-22.5 A7 淄博思壮铝业有限公司 使用良好
2012.04.28 冶金桥式起重机 QDY32/5-22.5 A7 南车集团常熟机车有限公司 使用良好
2012.04.29 冶金桥式起重机 QDY16/5-19.5 A7 出口马来西亚 使用良好
2012.04.29 冶金桥式起重机 QDY16/5-16.5 A7 出口马来西亚 使用良好
2012-05-31 冶金桥式起重机 QDY16-16.5 A7 邹平县鑫利源铸造有限公司 使用良好
2013-03-14 冶金桥式起重机 QDY32/5-22.5 A7 青岛琴达铸造有限公司 使用良好
