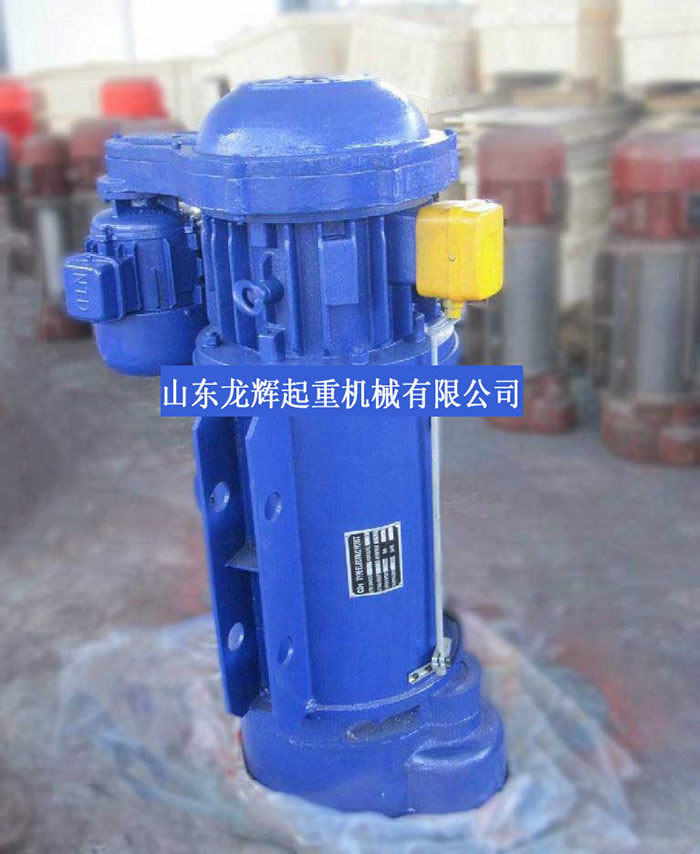

MD1型-钢丝绳电动葫芦-双起升速度-产品图片-Product images
产品使用说明书
适用范围
MD1型-钢丝绳电动葫芦.具有结构紧凑、自重轻、体积小、操作方便等特点，它既可以单独安装在架空工字梁上，也可以配套安装在电动或手动单梁、双梁、悬臂、龙门等起重机上使用。在精细作业场合，当MD1型电动葫芦的起升速度不能满足要求时，应当选用MD1型双起升速度电动葫芦。
技术规格表 Technical Specifications
MD钢丝绳电动葫芦
减速器
采用三级定轴斜齿轮转动机构，齿轮和齿轮轴用经过热处理的合金钢制成，箱体，箱盖由
优质铸铁制成，装配严密，密封良好。
减速器自成一个部件，装卸极为方便。
控制箱
采用能在紧急情况下切断主电路，并带有上下行程保护断火限位器的装置。
确保了电动葫芦的安全运行。电器元件寿命长，使用可靠。
钢丝绳
采用GB11C2-74(6X37+1) 型起重刚师生，它保证了经久耐用。
锥形电动机
起升电机采用较大的动力矩锥形转子制动异步电动机，无须外加制动器。电机负载持续率
为25%, 电机采用B 级或F 级绝缘，电机防护等级IP44/IP54。
按钮开关
手操式轻巧灵便，份有绳操纵和无绳遥控两种方式。
钢丝绳电动葫芦中CD1和MD1型电动葫芦是一种轻小型起重设备，主要结构有减速器，运行机构，卷筒装置，吊钩装置，联轴器，软缆电流引入器，限位器，电动葫葫芦电机采用锥形转子电动机，集动力与制动力于一体。
型号 |
起重量(t) |
基准工作级别 |
|
(m/min) |
|
滑轮倍数 |
|
运行电机型号及功率（kw）(悬挂式) |
|
工字钢轨道 型号 |
|
（kg） |
CD1 MD1 (CD1Y MD1Y)
|
0.5 |
M3 |
6 |
8 8/0.8 |
20 20/6.7 30 30/10 |
2/1 |
ZD21-4 (0.8)
ZDS1-0.2/0.8 (0.2/0.8) |
ZDY11-4 (0.2) |
IP44 IP54 |
16 ~ 28b |
1 |
135 |
9 |
1 |
140 |
||||||||||
12 |
1 |
155 |
||||||||||
18 |
1.8 |
175 |
||||||||||
24 |
2.5 |
185 |
||||||||||
30 |
3.2 |
195 |
||||||||||
1 |
M3 |
6 |
8 8/0.8 |
20 20/6.7 30 30/10 |
2/1 |
ZD22-4 (1.5)
ZDS1-0.2/1.5 (0.2/1.5) |
ZDY11-4 (0.2) |
IP44 IP54 |
16 ~ 28c |
1 |
180 |
|
9 |
1 |
190 |
||||||||||
12 |
1.2 |
205 |
||||||||||
18 |
1.8 |
220 |
||||||||||
24 |
2.5 |
235 |
||||||||||
30 |
3.2 |
255 |
||||||||||
2 |
M3 |
6 |
8 8/0.8 |
20 20/6.7 30 30/10 |
2/1 |
ZD31-4 (3)
ZDS1-0.4/3 (0.4/3) |
ZDY12-4 (0.4) |
IP44 IP54 |
20a ~ 45c |
1.2 |
250 |
|
9 |
1.2 |
265 |
||||||||||
12 |
1.5 |
300 |
||||||||||
18 |
2.0 |
320 |
||||||||||
24 |
2.8 |
340 |
||||||||||
30 |
3.5 |
360 |
||||||||||
3 |
M3 |
6 |
8 8/0.8 |
20 20/6.7 30 30/10 |
2/1 |
ZD32-4 (4.5)
ZDS1-0.4/4.5 (0.4/4.5) |
ZDY12-4 (0.4) |
IP44 IP54 |
20a ~ 45c |
1.2 |
320 |
|
9 |
1.2 |
340 |
||||||||||
12 |
1.5 |
350 |
||||||||||
18 |
2.0 |
380 |
||||||||||
24 |
2.8 |
410 |
||||||||||
30 |
3.5 |
440 |
||||||||||
5 |
M3 |
6 |
8 8/0.8 |
20 20/6.7 30 30/10 |
2/1 |
ZD41-4 (7.5)
ZDS1-0.8/7.5 (0.8/7.5) |
ZDY21-4 (0.8) |
IP44 IP54
|
25a ~ 63c |
1.2 |
590 |
|
9 |
1.2 |
630 |
||||||||||
12 |
1.5 |
650 |
||||||||||
18 |
2.0 |
700 |
||||||||||
24 |
2.8 |
750 |
||||||||||
30 |
3.5 |
800 |
||||||||||
10 |
M3 |
6 |
7 7/0.7 |
20 20/6.7 30 30/10 |
2/1 |
ZD51-4 (13)
ZDS1-1.5/13 (1.5/13) |
2×ZDY21-4 (0.8) |
IP44 IP54 |
40a ~ 63c |
1.5 |
590 |
|
9 |
1.5 |
630 |
||||||||||
12 |
1.5 |
650 |
||||||||||
18 |
2.5 |
700 |
||||||||||
24 |
3.0 |
750 |
||||||||||
30 |
4.0 |
800 |
