标题: MS型-手推门架式起重机-MS型-固定门架式起重机

MS型-手推门架式起重机-MS型-固定门架式起重机 产品图片 Product images

小型龙门架，轻型龙门架,简易龙门吊,简易龙门架,简易门式起重机,移动式简易龙门吊,手推门式起重机,固定门式起重机,门式起重机,电话:15O65811188
产品说明 Product Description 第一部分技术参数说明

1、龙门架表面采用喷砂除锈，底漆采用：乐化环氧聚酯胺底漆+环氧聚酯胺面漆。可到乐化油漆查询价格，每桶价格在900元左右，2*900+人工电费。
2、万向轮采用“申牌”万向轮
国内最好品牌，质量超越同级国际品牌，轮直径200mm，材质尼龙轮，非市面上普通的聚酯胺轮子，尼龙轮的硬度和耐磨程度与钢材材质相同，单轮承重3500kg，阻尼系数3/1000，也就是说只要15KG的力就可以将5T的重物移动。
3、整车自重2.3吨。电动葫芦+附件500kg。
4、钢板采用山钢集团产品，并附材质单。主梁材质Q2345,工字钢采用莱钢集团特钢厂出品，上海磁悬浮列车轨道就是出自这里。工字钢运行平稳无接缝，耐磨，表面硬度达到HB300。
5、立柱采用聊城嘉龙管业无缝钢管，垂直度稳定性国内最好。
6、技术标准：通过并符合以下标准。
GB/T3811-2008 起重机设计规范
JB/T9008.1-99 钢丝绳电动葫芦型式和基本参数标准
JB/T9008.2-99 钢丝绳电动葫芦技术条件
JB/T5663-2008 电动葫芦门式起重机制造标准
7、工作级别：整机工作级别更高A3,JC=30%,部件工作制度：M4
8、电动葫芦：山东龙辉起重机械有限公司
起升+运行电机：南京起重电机总厂
小车运行速度：0.8KW 20m/min
起升速度：1-5T =8m/min ,10T=7m/min, 16T=3.5m/min,20T=3m/min, 32T=1.5m/min
9、电器部分：进口合资品牌：施耐德电器，接地保护，短路保护，失压保护，过流过载保护，电源错相保护。
10、电缆：专利产品：电缆厂家定制专利产品，100%足平方，YC橡套带钢丝扁平电缆。电缆双侧带防拖拽钢丝绳，保证运行时绝不拖拽不断线，保证设备正常运行。
质量保证
1、环氧聚酯胺油漆耐晒耐油耐腐蚀，质保三年，不褪色，不变色。
2、万向轮二年包退包换。
3、主梁质保5年，无超载情况下，完全符合国家标准。
4、电动葫芦：A级质保1年，B级质保2年，C级质保3年。
5、手拉葫芦：质保2年。
6、故障保修：接到保修电话2小时内响应。
7、焊接成型：主要部件采用数控+半自动切割准确下料，大量采用生产制造胎具，焊接平台，保证成型准确稳定的加工工艺，整体焊接全部采用CO2气体保护焊，半自动埋弧焊，焊接强度大。
8、检验机构：设备经过第三方焊接探伤检测机构，100%通过超声波探伤与X射线探伤合格，才准予出厂。
9、山东省特种设备检验机构驻厂检验，从设计；材料；制造；应配件等全程检验。并取得设备监检报告合格后，方可出厂。
技术参数表

名称 Title	单位 Unit	规格 Specs
额定起重量 Load：	Gn	0.2T,0.5T,0.8T,1T,2T,3T,5T
跨度 Span：	L	<12m
提升高度 Lifting Height：	H	<12m（可选择高度可调系列）
工作电源 Power source	可选	3p A.C 50HZ 380V
工作级别 Class：	jc	A1-A2
运行机构：		固定式，手动轨道铸钢轮，聚酯胺万向轮，尼龙万向轮（硬度：HB300 高于Q235钢材硬度）
小车机构：		电动跑车，手动跑车，矛头吊。
吊装机构：		手拉葫芦，电动钢丝绳葫芦，环链电动葫芦。

注：Gn=额定起重吨位 S=跨度（左轨道中心至右轨道中心的距离） H=提升高度（地面至吊钩最高点的距离）
采用钢材材质：Q345
表面处理：抛丸预处理
油漆：环氧富锌底漆+环氧富锌面漆 汽车用漆
漆膜厚度不低于180UM

• 龙门吊架是一款简易型门式起重设备，配合手动或是电动葫芦使用，可以起吊0.5-5吨的物品。物品能够左右及上下移动。龙门吊架装有四个脚轮，所以还可以前后移动。使用非常之方便。龙门吊架还可以拆装，特别适合工地上经常需要变换地点使用。
• 龙门吊架适用于制造模具、汽修工厂、矿山、工地及需要起重场合。该移动龙门架最大的优点是可全方位移动性，可快速拆卸安装，占地面积小，用微型汽车就可转移到另一个场地安装使用。
• 龙门吊架因其使用的地点，场所，所吊物品大小，高矮等因素的影响，所以几乎每一台龙门吊架都需要量身订做。最常规的尺寸是跨度3M*高度3M。但一般很难适用，都是需要根据各个客户的自身情况进行设计，然后订定。我公司可以进行非标定做，一台起订。在珠三角附近的话，还可以提供免费上门测量服务。客户也可以致电来把使用的需求，场景等电话告之我们，我们同样可以给您设计出最合理的龙门吊架。
• 我公司来专业生产模具架，工具柜，工作台，刀具架（车）轻重型货架，铸铁平台，钳工台，储物柜，物料整理架，单臂吊车...等等仓储物流产品。欢迎各位来电来涵洽谈！

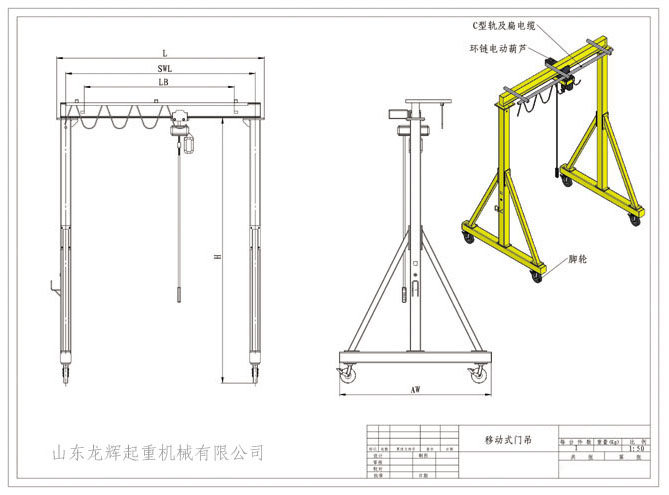

产品图片展示

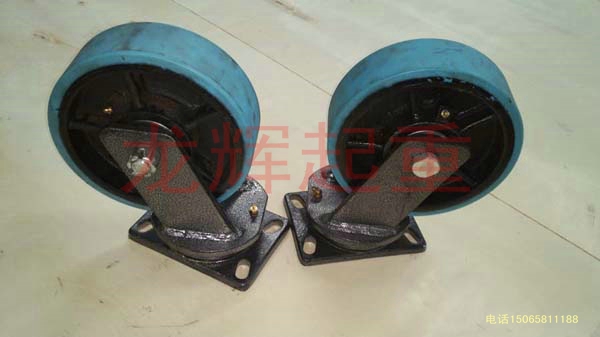

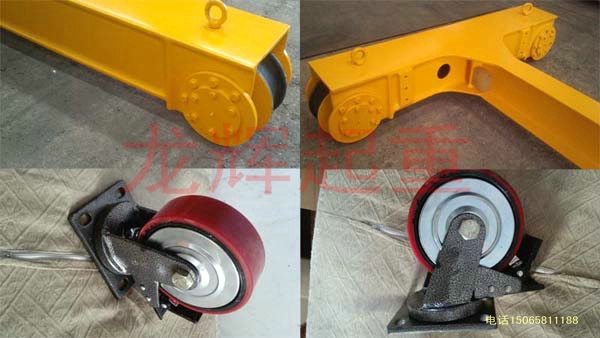

1、手动轨道铸钢轮 2、聚酯胺万向轮

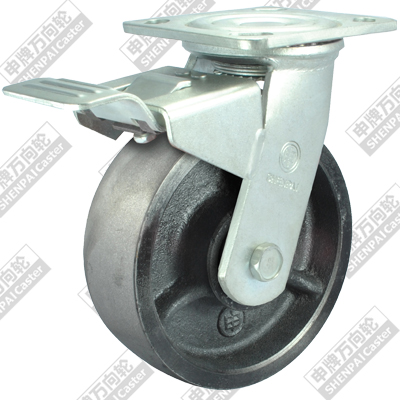

编码		35C14-1127
曾用编码		DX351PSS49D200PM1

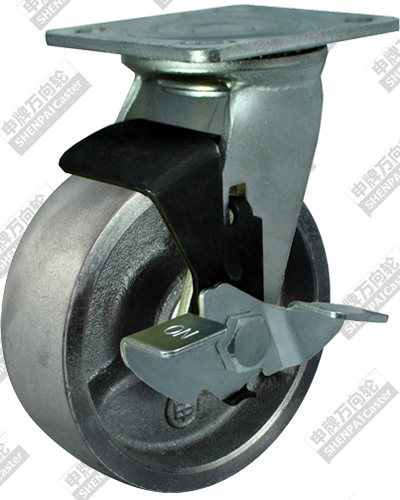

名称		8"铸铁平底前双刹轮
	载重	450 千克
	轮径	8 英寸
	轮宽	50 毫米
	轮面材质	铸铁
	轴承	滚珠轴承
	表面处理	镀锌
支架表面镀锌处理,双珠盘结构设计,转动轻便灵活,适合于各种行业.

编码		35C15-1127
曾用编码		DX351BDS49D200PM1
名称		8"平底边刹铸铁轮
	载重	450 千克
	轮径	8 英寸
	轮宽	50 毫米
	轮面材质	铸铁
	轴承	滚珠轴承
	表面处理	镀锌
支架表面镀锌处理,双珠盘结构设计,转动轻便灵活,适合于各种行业.

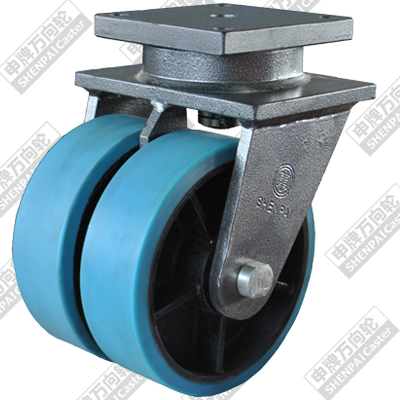

编码 40B05-1166 曾用编码 PS551PH26D250PM1 名称 10”平底活动铁芯尼龙轮 载重 5000 千克 轮径 10 英寸 轮宽 80 毫米 轮面材质 浇注尼龙 轴承 滚珠轴承 表面处理 喷塑 支架表面喷塑处理,防水,防油,防腐蚀,支架大珠盘滚道设计,抗冲击性强,防撞性能好,独特双轮结构,超重负载,转动灵活,耐磨损,有效保护地面.

3、尼龙万向轮



环链电动葫芦

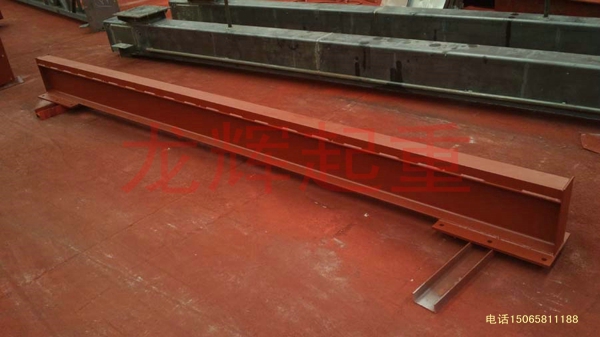

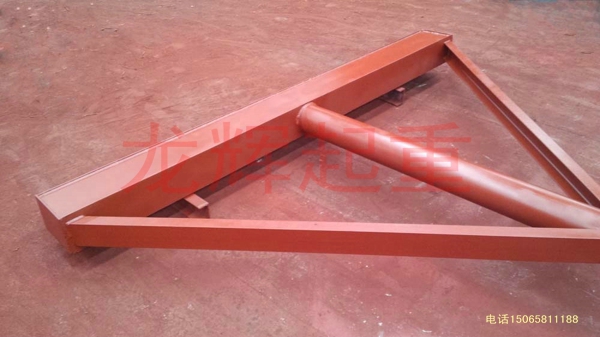

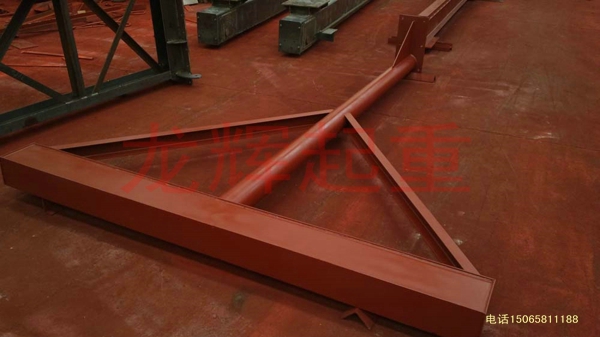

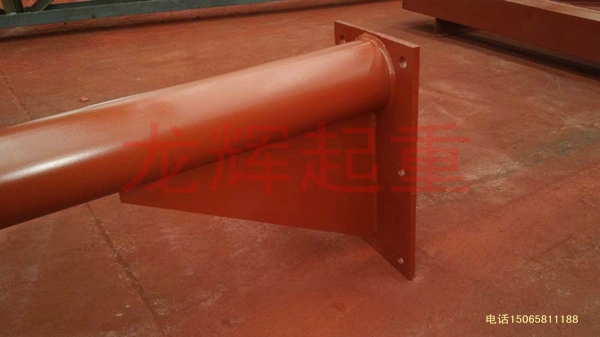

生产过程
