MS型-简易手推门架式起重机- MS type simple hand push gantry crane
山东龙辉起重机械有限公司-4008760789 Shandong Longhui Hoisting Machinery CO.,LTD 4008760789
产品说明 Product Description
简易手推龙门架起重机：简称-小型龙门架,轻型龙门架,简易龙门吊,简易龙门架,简易门式起重机,移动式简易龙门吊,手推门式起重机,固定门式起重机,门式起重机
技术参数说明
ELK型 环链电动葫芦
.jpg)
手拉葫芦+手拉跑车
PK型 环链电动葫芦 PK type chain hoist
.jpg)
有限元分析，力学分析试验
MS型-简易手推门架式起重机-山东龙辉起重机械有限公司-4008760789
产品说明 Product Description
简易手推龙门架起重机：简称-小型龙门架,轻型龙门架,简易龙门吊,简易龙门架,简易门式起重机,移动式简易龙门吊,手推门式起重机,固定门式起重机,门式起重机
技术参数说明
ELK型 环链电动葫芦
![简易龙门吊,简易龙门架,简易门式起重机,移动式简易龙门吊,手推门式起重机,固定门式起重机,门式起重机,电话:4008760789]()
手拉葫芦+手拉跑车
PK型 环链电动葫芦
简易龙门架起重机技术参数说明
1、技术标准：通过并符合以下标准。
GB/T3811-2008 起重机设计规范
JB/T9008.1-99 钢丝绳电动葫芦型式和基本参数标准
JB/T9008.2-99 钢丝绳电动葫芦技术条件
JB/T5663-2008 电动葫芦门式起重机制造标准
JB/T 5317.1-1991 环链电动葫芦型式和基本参数标准
2、表面部分：龙门架表面采用喷砂除锈，油漆：乐华品牌，乐化环氧聚酯胺底漆+环氧聚酯胺面漆。颜色可根据国标色卡定制。
3、万向轮：国内好品牌，质量超越同级国际品牌，轮直径200mm，材质尼龙轮，非市面上普通的聚酯胺轮子，尼龙轮的硬度和耐磨程度与钢材材质相同，单轮承重3500kg，阻尼系数3/1000，也就是说只要15KG的力就可以将5T的重物移动。
4、钢板采用山钢集团产品，并附材质单。主梁材质Q2345,工字钢采用莱钢集团特钢厂出品，上海磁悬浮列车轨道就是出自这里。工字钢运行平稳无接缝，耐磨，表面硬度达到HB300。
5、立柱采用聊城嘉龙管业无缝钢管，垂直度稳定性好。
6、异形钢采用莱钢特轧钢厂定制产品。
7、电器部分：进口合资品牌：德国西门子/法国施耐德/台湾士林电器，接地保护，短路保护，失压保护，过流过载保护，电源错相保护。
8、专利电缆：定制专利产品，足平方，YC橡套带钢丝扁平电缆。电缆双侧带防拖拽钢丝绳，保证运行时绝不拖拽不断线，保证设备正常运行。
质量保证
1、环氧聚酯胺油漆耐晒耐油耐腐蚀，质保三年，不褪色，不变色。
2、万向轮二年包退包换。
3、主梁质保5年，无超载情况下，完全符合国家标准。
4、故障保修：接到保修电话2小时内响应。
7、焊接成型：主要部件采用数控+半自动切割准确下料，大量采用生产制造胎具，焊接平台，保证成型准确稳定的加工工艺，整体焊接全部采用CO2气体保护焊，半自动埋弧焊，焊接强度大。
8、检验机构：设备经过第三方焊接探伤检测机构，通过超声波探伤与X射线探伤合格，才准予出厂。
9、山东省特种设备检验机构驻厂检验，从设计；材料；制造；应配件等全程检验。并取得设备监检报告合格后，方可出厂。
技术参数表
| 名称 Title |
单位 Unit |
规格 Specs |
| 额定起重量 Load： |
Gn |
0.2T,0.5T,0.8T,1T,2T,3T,5T |
| 跨度 Span： |
L |
<12m |
| 提升高度 Lifting Height： |
H |
<12m（可选择高度可调系列） |
| 工作电源 Power source |
可选 |
3p A.C 50HZ 380V |
| 工作级别 Class： |
jc |
A1-A2 |
| 运行机构： |
|
固定式，手动轨道铸钢轮，聚酯胺万向轮，尼龙万向轮（硬度：HB300 高于Q235钢材硬度） |
| 小车机构： |
|
电动跑车，手动跑车，矛头吊。 |
| 吊装机构： |
|
手拉葫芦，电动钢丝绳葫芦，环链电动葫芦。 |
| |
|
|
注：Gn=额定起重吨位 S=跨度（左轨道中心至右轨道中心的距离） H=提升高度（地面至吊钩最高点的距离）
|
The first part of the technical parameters
ELK type chain electric hoist
Hand chain + a sports car
PK type chain electric hoist
The finite element analysis, mechanical analysis test
The first part of the simple gantry crane technical parameters
1, Technical standards: through and meet the following criteria.
GB/T3811-2008 crane design specification
JB/T9008.1-99 wire rope electric hoist type and basic parameters of the standard
JB/T9008.2-99 wire rope electric hoist technology conditions
JB/electric hoist gantry crane T5663-2008 standard
JB/T 5317.1 1991 chain electric hoist type and basic parameters of the standard
2, The surface: The surface of the gantry by sandblasting derusting, paint: focus brand, version epoxy primer + polyester amine epoxy polyester paint.Color can customize according to the national standard color card.
3, Universal wheel: domestic brand best quality，beyond international brands at the same level, wheel diameter of 200 mm, material nylon wheel, not ordinary polyester amine wheels on the market, the degree of hardness and wear resistance of nylon wheel is the same as the steel material, single wheel bearing 3500 kg, the damping coefficient of 3/1000, that is to say as long as 15 kg of force can be a weight of 5 t move.
4, Using mountain steel group steel products, and the attached material list.Girder material Q2345, i-steel adopts the LAI steel group special steel factory, Shanghai maglev train track is from here.I-steel smooth operation no juncture, wear-resisting, the surface hardness of HB300.
5, Pillar using pipe seamless steel pipe liaocheng fine dragon, verticality stability home is best.
6, Special-shaped steel of the lai steel rolling mills are customized products.
7, Electrical parts: import joint brand: Germany Siemens/France schneider/Taiwan shilin electric equipment, earthing protection, short circuit protection, the protection, the pressure loss through the load protection, power supply fault phase protection.
8, Patent cable: custom patent products, 100% foot square, YC rubber sleeve with wire flat cable.Cable belt prevent towing rope on both sides, guarantee the run-time never drag line, ensure the normal operation of equipment. |
简易龙门架起重机-不含万向轮报价单-不含龙门架高度升降器
注释1：以上不带支腿可升降装置：另加1-2吨的+1500元，3-5吨+2000元。（实际有效升降距离1000mm）
采用钢材材质：Q345
表面处理：抛丸预处理
油漆：环氧富锌底漆+环氧富锌面漆 汽车用漆
漆膜厚度不低于180UM

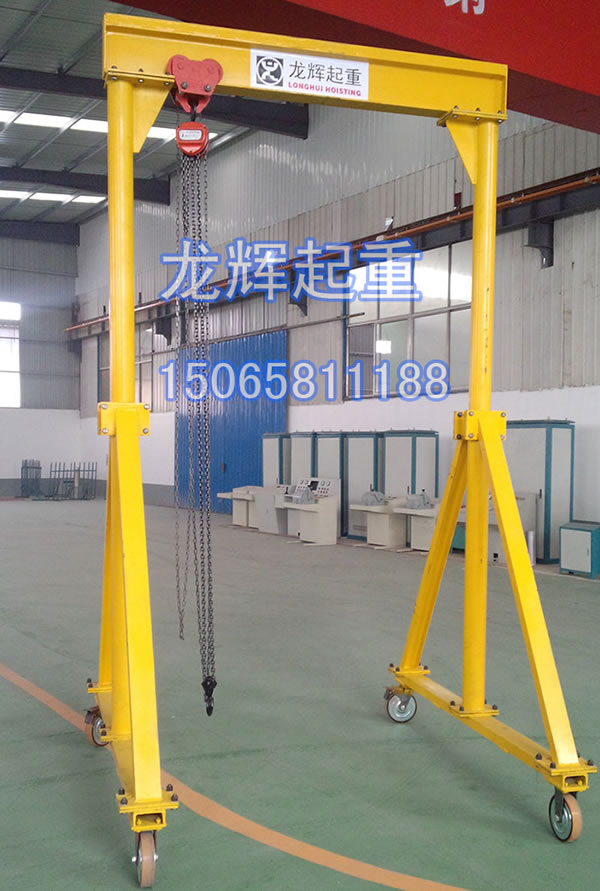

- 龙门吊架是一款简易型门式起重设备，配合手动或是电动葫芦使用，可以起吊0.5-5吨的物品。物品能够左右及上下移动。龙门吊架装有四个脚轮，所以还可以前后移动。使用非常之方便。龙门吊架还可以拆装，特别适合工地上经常需要变换地点使用。
- 龙门吊架适用于制造模具、汽修工厂、矿山、工地及需要起重场合。该移动龙门架最大的优点是可全方位移动性，可快速拆卸安装，占地面积小，用微型汽车就可转移到另一个场地安装使用。
- 龙门吊架因其使用的地点，场所，所吊物品大小，高矮等因素的影响，所以几乎每一台龙门吊架都需要量身订做。最常规的尺寸是跨度3M*高度3M。但一般很难适用，都是需要根据各个客户的自身情况进行设计，然后订定。我公司可以进行非标定做，一台起订。在珠三角附近的话，还可以提供免费上门测量服务。客户也可以致电来把使用的需求，场景等电话告之我们，我们同样可以给您设计出最合理的龙门吊架。
- 我公司来专业生产模具架，工具柜，工作台，刀具架（车）轻重型货架，铸铁平台，钳工台，储物柜，物料整理架，单臂吊车...等等仓储物流产品。欢迎各位来电来涵洽谈！
葫芦部分
简易葫芦
|
品牌 |
吨位
|
起升
速度 |
电源 |
起升电机功率 |
防冲顶 |
工作级别 |
自重 |
|
|
DHK系列
环链葫芦 |
0.5t
1t
2t
3t
5t |
3 m/min
3
2.5
2
2 |
380V
50hz |
0.5kw
0.5kw
0.8kw
1.1kw
1.1kw |
无防冲顶装置 |
整机A2
部件M2
JC=10% |
42kg
42
50
55
62 |
|
|
DHS系列
环链电动葫芦
价格便宜，适合替代人力劳动场合， 简单易操作。 |
1t
2t
3t
5t
10
20 |
2.25
1.85
1.1
0.9
0.45
0.45 |
380V
50hz |
0.3kw
0.3kw
0.5kw
0.75kw
0.75
0.75 |
无防冲顶装置 |
整机A1
部件M1
JC=5% |
20
24
31
54
88
195 |
|
|
手拉葫芦
|
1T
1.5T
2T
3T
5T |
- |
- |
- |
无防冲顶装置 |
整机A0 |
- |
进口葫芦
|
品牌 |
吨位
|
起升
速度
m/min |
电源 |
起升
电机
功率
kw/h |
起升高度
环链单加链条价格
钢丝绳固定高度 |
自重
kg |
|
|
环链葫芦
进口日本龟头KOIO |
0.3t
0.5t
1t
1T
1.5t
2t
2.5
2t
3t
3t
3t
5t |
7.1
6.8
3.4
6.6
6.8
6.6
3.3
5.4
5.4
4.4
2.2
2.7 |
380V
50hz |
0.8kw
0.8kw
1.5kw
0.8kw
3.0kw
3.0kw
3.0kw
3.0kw
3.0kw
3.0kw
1.5kw
3.0kw |
进口每米+500元
进口每米+500元
进口每米+1000
进口每米+540
进口每米+1040
进口每米+1040
进口每米+1080
进口每米+1280
进口每米+1280
进口每米+2080
进口每米+1620
进口每米+2560 |
45
47
61
49
108
115
73
115
122
131
85
151 |
|
|
环链葫芦
龙辉起重自产
仿KOIO
进口仕林电气，全航空插头连接，精密磨齿，进口轴承。 |
0.5t
1t
1T
2t
2t
3t
3t
5t |
6.8
3.4
6.6
6.6
3.3
5.4
4.4
2.7 |
380V
50hz |
0.8kw
1.5kw
0.8kw
3.0kw
3.0kw
3.0kw
1.5kw
3.0kw |
国产链条每米+40
国产链条每米+80
国产链条每米+50
国产链条每米+110
国产链条每米+100
国产链条每米+130
国产链条每米+220
国产链条每米+260 |
47
61
49
115
73
122
131
151 |
|
|
环链葫芦
仿德国德马格
JPKK系列
（双速起升平稳适合精密加工制造） |
125kg
250kg
250kg
500kg
500kg
1000kg
1000kg
2000kg
1500kg
3000kg
3000kg
4000kg
5000kg
6000kg |
8/2
4/1
10/2.5
5/1.25
10/2.5
5/1.25
8/2
4/1
8
4
2.6/0.3
2/0.25
2
1.5 |
380V
50hz |
|
国产链条每米+100
国产链条每米+200
国产链条每米+100
国产链条每米+200
国产链条每米+100
国产链条每米+200
国产链条每米+180
国产链条每米+360
国产链条每米+180
国产链条每米+360
国产链条每米+540
国产链条每米+720
国产链条每米+720
国产链条每米+900 |
|
钢丝绳葫芦
|
品牌 |
吨位
|
起升
速度 |
电源 |
电机
功率 |
钢丝绳固定高度 |
自重kg |
|
|
钢丝绳电动葫芦
龙辉起重自产 |
0.5t
1t
2t
3t
5t |
8 m/min
8 m/min
8 m/min
8 m/min
8 m/min
|
380V
50hz
三相点 |
0.8kw
1.5kw
3.0kw
4.5kw
7.5kw |
6M+9M+12M+18M+24M+30M
6M+9M+12M+18M+24M+30M
6M+9M+12M+18M+24M+30M
6M+9M+12M+18M+24M+30M
6M+9M+12M+18M+24M+30M |
125
150
250
300
600 |
|
|
型号
PA200
PA250
PA300
PA400
PA500
PA600
PA800
PA1000 |
单钩+双钩
100+200kg
125+250kg
150+300kg
200+400kg
250+500kg
300+600kg
400+800kg
500+1000kg |
单+双
10+5
10+5
10+5
10+5
10+5
10+5
10+5
10+5 |
民用电 两项
220V
50hz |
450w
500w
550w
750w
900w
1050w
1350w
1600w |
220V低电压钢丝绳葫芦
|
24
25
26
35
36
37
40
31 |
万向轮
VC系列
700
DD系列万向轮
|

|
|
铁芯聚氨脂平面（黄\红）价格 |
单轮
额定载重 |
铁芯尼龙
（蓝色）价格 |
单轮额定载重 |
轮尺寸 |
|
DD6"定向轮 |
￥485 |
1000kg |
￥695 |
1300 |
#20cm |
|
DD6"万向轮 |
￥585 |
1000kg |
￥740 |
1300 |
#20cm |
|
DD6"刹制万向轮 |
￥560 |
1000kg |
￥765 |
1300 |
#20cm |
|
DD6"单轮 |
￥375 |
1000kg |
￥540 |
1300 |
#20cm |
|
DD8"定向轮 |
￥580 |
1100kg |
￥785 |
1600 |
＃26.5cm |
|
DD8"万向轮 |
￥620 |
1100kg |
￥825 |
1600 |
＃26.5cm |
|
DD8"刹制万向轮 |
￥650 |
1100kg |
￥885 |
1600 |
＃26.5cm |
|
DD8"单轮 |
￥445 |
1100kg |
￥610 |
1600 |
＃26.5cm |
|
DD10"定向轮 |
￥1345 |
1500kg |
￥1445 |
2000 |
＃33cm |
|
DD10"万向轮 |
￥1405 |
1500kg |
￥1510 |
2000 |
＃33cm |
|
DD10刹制万向轮 |
￥1440 |
1500kg |
￥1540 |
2000 |
＃33cm |
|
DD10"单轮 |
￥955 |
1500kg |
￥1110 |
2000 |
＃33cm |
|
DD12"定向轮 |
￥1630 |
|
￥1745 |
|
＃40cm |
|
DD12"万向轮 |
￥1760 |
|
￥1870 |
|
＃40cm |
|
    |
|
单足双轮 |
铁芯聚氨脂平面
（黄\红）价格 |
单轮
额定载重 |
铁芯尼龙
（蓝色）价格 |
单轮额定载重 |
轮尺寸 |
|
DS6"定向轮 |
￥1135 |
1800kg |
￥1290 |
2500kg |
#20cm |
|
DS6"万向轮 |
￥1215 |
1800kg |
￥1375 |
2500kg |
#20cm |
|
DS6"刹制万向轮 |
￥1300 |
1800kg |
￥1465 |
2500kg |
#20cm |
|
DS8"定向轮 |
￥1425 |
2200kg |
￥1630 |
3500kg |
#26.5cm |
|
DS8"万向轮 |
￥1500 |
2200kg |
￥1650 |
3500kg |
#26.5cm |
|
DS8"刹制万向轮 |
￥1590 |
2200kg |
￥1725 |
3500kg |
＃26.5cm |
|
DS10"定向轮 |
￥3220 |
3000kg |
￥3425 |
5000kg |
＃33cm |
|
DS10"万向轮 |
￥3600 |
3000kg |
￥3750 |
5000kg |
＃33cm |
|
DS10"刹制万向轮 |
￥3715 |
3000kg |
- |
5000kg |
＃33cm |
|
DS12"定向轮 |
￥3534 |
|
￥3820 |
|
＃40cm |
|
DS12"万向轮 |
￥3910 |
|
￥4200 |
|
＃40cm |

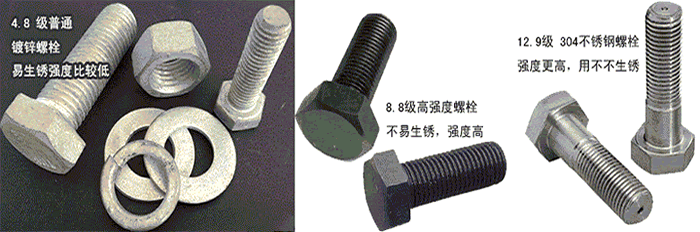

紧固件
手推式轨道铸造车轮
