台湾禹鼎遥控器,F24-60,5速万向摇杆,(台湾原产),龙辉起重,山东地区总代理：4008760789（和经理）

Taiwan Yuding remote controller ，F24-60，5 speed universal rocker,general agent in Shandong area, manager He :4008760789.

产品简介：　

发射器
尺寸：20x11x9厘米
重量：约860克

接收机
尺寸：29x23x7厘米(不含突出)
重量：约2200克

F24-60双摇杆遥控器是目前市面上的行车遥控器之一，它是由超过21年历史、销售业绩高达50万台的ISO9001工厂研发生产。

F24-60超强安全设计，超过43亿种永不重复安全码、故障自我诊断、以及频率自动锁定追踪等。即使钥匙未插入，急停按钮仍然有效。开关/摇杆/继电器及其它组件故障时自动停止，且无法再开机。

F24-60拥有非凡的通讯设计，同步编解码传输，具备软件消除干扰、侦错、校正功能，手动更换数码数百组频率，可由电脑/拷贝机直接更改所有功能设定

F24-60大量可程式化功能及可扩充性，使用Win95/98相容软件，可规划继电器接点输出及比例式线性/对数响应等，均已设计内。甚至可以在更新版本软件推出时免费升级，改良现有行车之遥控性能，而完全不需额外费用。

*加装比例式模块后可输出模拟量信号 (需另行收费)
比例输出0-10V标准规格
*2只1000万次机械寿命的5档段落感摇杆
纯比例式摇杆，绝无触点式开关接触不良之故障
*6只功能按键
*4只三位置/两位置旋转开头
*轻巧的颈挂式设计，适合亚洲人的人体工学
*三段式电池电压警示装置，在电压不足时能自行切断电路。
*安全钥匙开关旋钮
*加强型看门狗自动停止装置
*讯号搜寻及频偏自动追踪电路
*防止电源突断对策
*可编程式继电器输出
*3超外差接收电路
*LED及信号灯输出
*多种功能及参数可通过电脑接口设定
*可根据用户需要进行免费设定

控制距离：可达100米
安全码：43亿种以上出厂永不重复
汉明码：>4
使用温度：-35℃至+80℃(不考虑电池耐温)
防护等级：IP65
发射器电源：直流6V（4节5号碱性电池）
接收器电源：交流380V/220V或直流12V/24V
输出触点容量：5安培全密封式继电器输出（使用交流250V/10A继电器，5安培保险丝）。
比例输出：0-10V

标准配置：
*发射器1只(含背带)
*接收机1部
*接收机附3米长防拉电缆
*操作及维护手册1本

适用于双钩多速、多功能及比例式行车
及各种复杂功能的工业控制遥控用。

F24-60 使用手册

1.保修

品质保证

禹鼎公司保证本产品出厂时，完全符合其所公布的各项规格，只要适当的安装，都可以正常使用，但是禹鼎公司并不保证本产品的操作是毫无中断或零错误。

保修期间

本产品自出厂日起享有一年的保修期，保证客户在一年内不会有任何产品上的问题，若在保修期内，只要证明品品质有瑕疵禹鼎公司愿意维修。任何需要维修的产品，都必需送往禹鼎指定的服务处，该客户必须负担产品运行服务处的单程运费，而禹鼎公司的服务处在保证期内将会负担回程费用，寄还该产品。

不保修事项

前面的保修范围，并未包含按键、继电器、保险丝、电池等损耗性零件或是装机错误所造成的基板损坏等，且未包含因客户使用不当、不可抗拒原因、天然因素、维护不足、操作环境规格的忽略、未经许可的变更、错误的使用或客户自行设置介面而造成的故障。

备注

●前面的保修事项，并无其它明述或隐含的保修事项。

●保修所提供的赔偿是对客户的赔偿，禹鼎公司并不负任何直接、间接、特殊、意外或因果的损毁责任。

2.注意事项

一般注意事项

●未经专业训练的人员，可得拆开本机器，否则要嗵损坏及造****员受伤。

●使用后天车总电源应关闭，以切断接收机电源，并将发射器的钥匙开关拔除。

●天车应有总电源继电器、极限开关、及其它安全性设施。

安装注意事项

（一）接收机安装位置必须距离变频器、马达及其连接电缆越远越好，以避免接收机受到信号的干扰。

（二）接收机不可安装于电控箱内，正确的安装方式是将接收机固定在电控箱顶部（或外部）适当的位置，然后再将接收机输出电缆穿入电控箱内做适当的接线。

（三）本系列遥控器有40亿组的安全码，出厂时各安全码设定均不相同，在安装时仍必须确认同一工作地区不能有相同安全码的遥控器，以避免相互影响而产生的误动作。

（四）200公尺范围内不可以使用相同频道的设备，以避免无线电相互干扰。

3.紧急状况的处理

当紧急状况出现时，请依下列步骤处理，并立刻通知经销商。

1.按下紧急停止（STOP）按键    2.将发射器的钥匙开关拔除。

3关闭天车总电源。             4.通知经销商，找出原因。

4.平常操作

1.将电量饱满的AA型（3号）电池四节依正确方向装入电源盒内。

2.依正确方向将电池盒放入发射器的电池放置区内，并锁上电池盖。

3.放置钥匙开关于发射器上后转到0N的位置。

4.依设定的开关模式开关。

 注：未按操作步骤开机发射上LED指示灯会快速闪烁红灯。

5.按照发射机上各按键所设定的功能正确操作。

6.操作完毕后依下顺序处理。

（1）.按下紧急停止扭。        （2）.将旋转式钥匙天关逆时针方向转至OFF位置

（3）.拔除钥匙并收藏妥当。         （4）.如长时间不使用，需把电池盒电池取出。

8.识别码摇动配对（ID Code Remote Setting）

当遥控器的接收机或发射故障时，若要以新的接收机或发射机替代，但识别码不同时，可以使用遥控配对设定（Remote  Setting）方式。将发射机及接收机设定成相同的识别码才能正常工作。遥控配对设定时，发射机与接收机须使用相同机种，且尽可能在近距离下操作，以防止接收不到遥控设定的信号。识别码遥控配对的操作方式如下：

1.重新启动接收机电源（关电源20秒后再送电）。

2.按下紧急停止扭并将发射机上钥匙开关转至0N位置。

3.按著“R1”按键不放开，然后按四次"R2"按键。

4.当按完四次“R2”按键后，LED灯会出现绿约一秒钟并随即出现红灯闪烁，此时表示发射机已发射识别码控控配对的信号。

5.放开所有按键。

6.按正常程式开机操作。

注：（1）在电源重置后，接收机只等待四分钟的时间以接收遥控设定的信号，若未在四分钟内完成，则接收机不再接收遥控设定的信号，只接收正常操作信号。

  （2）在执行识别遥控配对前，接收机理的JP1必须将跳线插上或让其两端导通。

  （3）在遥控距离内，所有频道和机种机同但识别不同的接收机，只要符合上述设定下皆可改变成机同的识别码。

  （4）遥控配对设定仅设定识别码，不含功能设定。

9.保险丝的更换方法：

请使用一字起子，将保险丝座的盖子信下压，同是逆时针旋转即可打开盖子，再将保险丝取出。组装时，请先将正确电流值的保险丝放入盖子上，连同保险丝和盖子，放入保险丝座，再用一字起子将盖子往下压并顺时针旋转锁紧即可。

10.共线（COM）

P1~P44为共线的接线端子，使用者可利用随机各种不同长度跳线做各种动作的花线。

11.LED指示灯故障信息显示：

1.发射器装上电池后按下按键，若发射器LED指示灯为红色快速闪烁状态，发射器可能有下列情况：

A.按键卡死（通知经销商处理）B.遥杆不在零位 C.急停钮未旋转拉起  D。未按正确开机方法开机的其中一种故障发生，若为A或B情形发生时，需连络经销商。

2.发射器的钥匙开关由OFF转到ON位置后，若LED灯为绿色黄色快速交互闪烁则为1号摇杆段落记忆体故障；若LED灯为红色黄色快递交替闪烁则为2号摇杆段落记忆体故障；若LED灯为红色快速闪烁则为发射器记忆体故障，需连络经销商修理 。

3.接收机继电器板上LED1故障指款灯若呈现红色快速闪烁状态则为拉媚机记忆体故障，需联络经销商。

12简单的故障排除方法：

当操作错误或没正常操作时，导致发射器LED指示灯一直亮红灯，此时请将电池取出后再装回重新再操作发射器

2.当接收机无法动作时，请关掉接收机电源超过20秒后，重新送电。

13、常闭/常开（NC/NO）继电器

继电器可依使用者实际需示自行规则设计。继电器的常开/常闭接点可自由跟跳接。由于出厂是，所有继电器的规格均为常开（Nirmal Open）型（SDT-S-112LMR），如在继电器有需常闭（Nirmal Closed）方式输出时，可自行换用常开/常闭继电器（PCH-112D2H）,并将电缆线连接改到相关的出线端即可。

质保服务条款说明：

1.本质保卡针对宁波禹鼎电子有限公司的产品提供服务保证。

2.客户可凭此质保卡，享受质保期内免费维修服务。

3.质保期从产品出厂之日算起。

4.需保修时请将产品及其质保卡一同发回本公司。

5.有下列情况之一者，不在保修范围内：

   A.不能出具此质保卡。

   B用户保管或运输不当造成的损坏。

   C.因使用不正常电压或进水而造成的损坏。

   D.因人为或不可抗力（地震、火灾、雷击等）而引起的故障。

   E.机身号码与本质保卡填写的号码不符合。

   F.用户自行折卸导致的损坏。

   G.本质保卡上无检验合格章。

   H.用户擅自修改产品性能或结构。

   I.保修不包含按键、继电器、保险丝、电池等损耗性零部件。

6.超过质保期限及不在保修情况之列的产品，按标准收取维修费用。

7.返修产品应采用原产品完好的包装箱，以避免运输途中造成不必要的损坏，在此之中造成的损失应由用户承担。

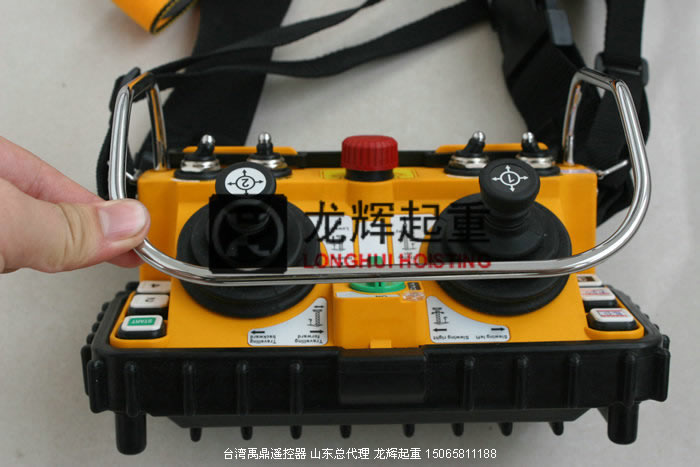

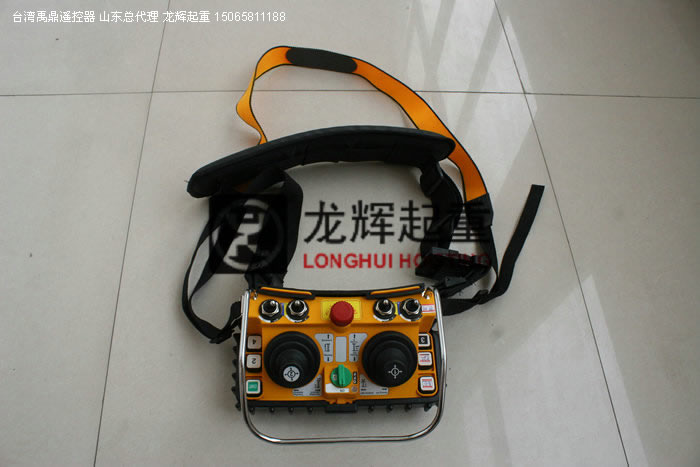

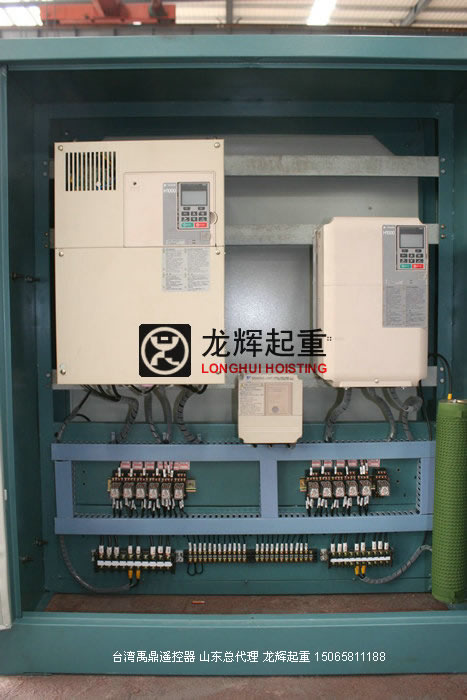

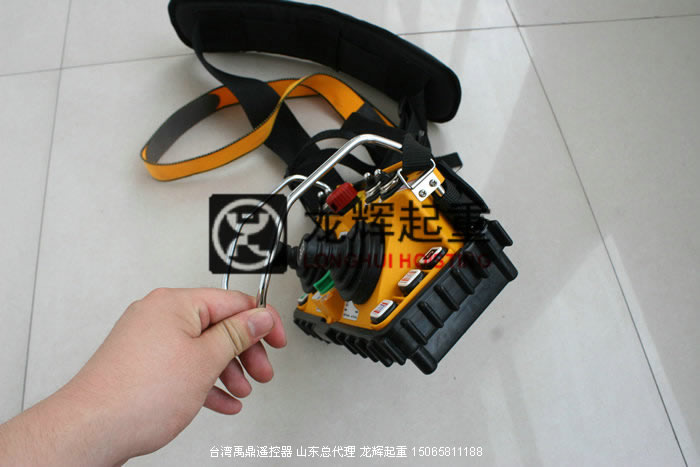

产品图片
